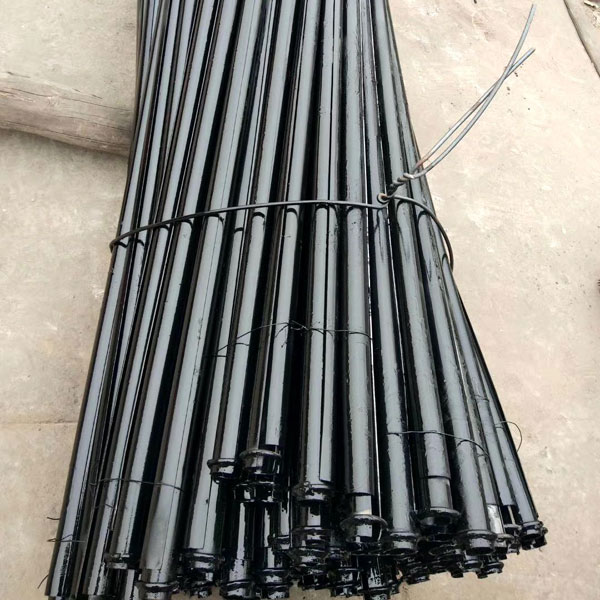

河北管缝锚杆施工方法:
1.施工准备工作
在锚杆正式施工之前,一般需进行下列准备工作:
(1)锚杆施工须清楚施工地区的土层分布和各土层的物理力学特性(天然重度、含水量、孔隙比、渗透系数、压缩模量、凝聚力、内摩擦角等).,这对于确定锚杆的布置和选择钻孔方法等都******重要。
(2)要查明锚杆施工地区的地下管线、构筑物等的位置和情况,慎重研究锚杆施工对它们产生的影响。
(3)要研究锚杆施工对邻近建筑物等的影响。
(4)编制锚杆施工组织设计,确定施工顺序;保证供水、排水和动力的需要;制订机械进场、正常使用和保养维修制度;安排好劳动组织和施工进度计划;施工前应进行技术交底。
2.钻孔
(1)钻孔机械
(2)钻孔方法
钻孔方法的选择主要取决于土质和钻孔机械。常用的锚杆钻孔方法有:
1)螺旋钻孔干作业法
当锚杆处于地下水位以上,呈非浸水状态时,宜选用不护壁的螺旋钻孔干作业法来成孔,该法对粘土、粉质粘土、密实性和稳定性较好的砂土等土层都适用。
用该法成孔有两种施工方法:一种方法是钻孔与插入钢拉杆合为一道工序,即钻孔时将钢拉杆插入空心的螺旋钻杆内,随着钻孔的深入,钢拉杆与螺旋钻杆一同到达设计规定的深度,然后边灌浆边退出钻杆,而钢拉杆即锚固在钻孔内;另一种方法是钻孔与安放钢拉杆分为两道工序,即钻孔后在螺旋钻杆退出孔洞后再插入钢拉杆。螺旋钻孔所用之钻杆,每节长约2~6m,根据钻孔直径选择螺叶外径和螺距,螺叶外径与螺距需有一定的比值。
用此法钻孔时,钻机连续进行成孔,后面紧接着进行安放钢拉杆和灌浆。
2)压水钻进成孔法
该法是锚杆施工应用较多的一种钻孔工艺。钻进时冲洗液(压力水)从钻杆中心流向孔底,在一定水头压力(约0.15~0.30MPa)下,水流携带钻削下来的土屑从钻杆与孔壁之间的孔隙处排出孔外。钻进时要不断供水冲洗(包括接长钻杆和暂时停机时),而且要始终保持孔口的水位。待钻到规定深度(一般钻孔深度要大于锚杆长度0.5~1.0m)后,继续用压力水冲洗残留在钻孔中的土屑,直至水流不显浑浊为止。
3)潜钻成孔法
此法是利用风动冲击式潜孔冲击器成孔,这种工具原来是用来穿越地下电缆的,它长不足lm,直径78~135mm,由压缩空气驱动,内部装有配气阀、气缸和活塞等机构。
锚杆的钻孔,和其他工程的钻孔相比,应注意的特点和应达到的要求如下:
①孔壁要求平直,以便安放钢拉杆和灌筑水泥浆;
②孔壁不得坍陷和松动,否则影响钢拉杆安放和锚杆的承载能力;
③钻孔时不得使用膨润土循环泥浆护壁,以免在孔壁上形成泥皮,降低锚固体与土壁间的摩阻力。
④土层锚杆的钻孔多数有一定的倾角,因此孔壁的稳定性较差。
⑤由于土层锚杆的长细比很大,孔洞很长,保证钻孔的准确方向和直线性较困难,易偏斜和弯曲。
(3)钻孔的容许偏差
我国的行业标准《建筑基坑支护技术规程》规定:锚杆孔水平方向孔距在垂直方向误差不宜大于100mm;偏斜度不应大于3%。
